CNC-jyrsintä ja sorvaus

CNC Mill-Turn -keskus (tunnetaan myös sorvausjyrsintä tai monitehtäväsorvauskeskus) voidaan ymmärtää koneeksi, joka yhdistää CNC-sorvin ja CNC-työstökeskuksen ydinominaisuudet yhdeksi alustaksi.

Yksinkertaisesti sanottuna se on "sorvi", joka voi myös "jyrsiä". Sillä on sekä sorvin kyky pyörittää työkappaletta sorvausta varten että koneistuskeskuksen kyky suorittaa jyrsintä-, poraus-, kierteitys- ja muita operaatioita jännitteisellä työkalulla ja B-akselin kääntötoiminnolla.

Ydinkonsepti: 1 1 > 2

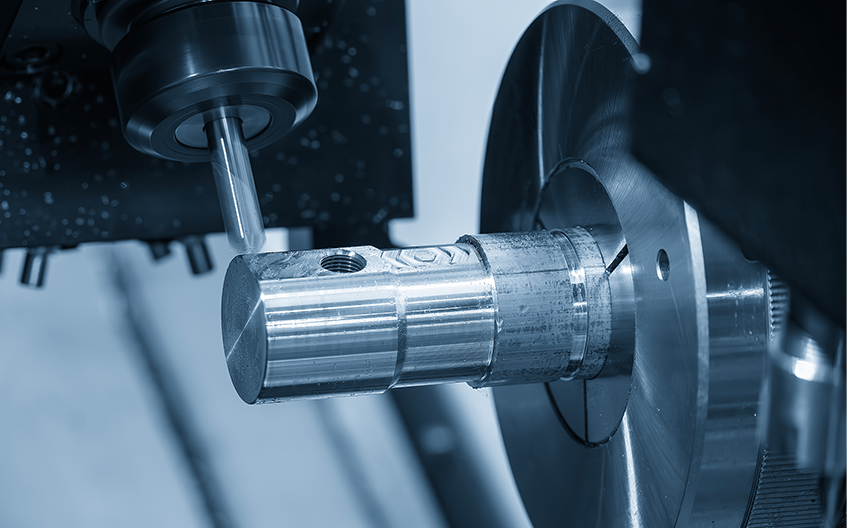

Monimutkaisen osan (esim. poikkireiällä varustetun akselin) koneistamiseen tavanomaisilla menetelmillä tarvitset yleensä:

Ensin koneistetaan sorvin ulkohalkaisija ja sisäreikä.

Siirrä sitten osa työstökeskukseen, kiinnitä se ruuvipuristimeen tai mukautettuun kiinnikkeeseen, merkitse se sisään ja koneista sitten sivureikä ja ura.

Tämä koko prosessi vaatii kaksi erillistä asetusta, mikä aiheuttaa paikannusvirheitä ja vähentää tehokkuutta.

Mill-Turn-keskus kehitettiin erityisesti tämän ongelman ratkaisemiseksi. Integroimalla sorvaus- ja jyrsintäprosessit yhdeksi koneeksi, se mahdollistaa "yhden asennuksen, täydellisen koneistuksen".

Keskeiset edut: tärkeimmät edut
  • 01

    "Absoluuttinen" tarkkuus: eliminoi kertyneet virheet

    Tämä on sen perusarvo. Osa kiristetään vain kerran raakavarastosta valmiiseen tuotteeseen. Tämä eliminoi useiden asetusten aiheuttamat peruspisteiden yhteensopimattomuudet. Samakeskeisyys, kohtisuoraisuus ja paikannustarkkuus saavuttavat kaikki korkeimmat tasot, joihin kone pystyy.

  • 02

    "Äärimmäinen" tehokkuus: lyhentää dramaattisesti tuotannon läpimenoaikoja

    Lyhennetty apuaika: Eliminoi ajan, joka kuluu osien siirtämiseen, uudelleenkiinnitykseen ja osoittamiseen koneiden välillä. Nopea samanaikainen työstö: Nykyaikaiset Mill-Turn-keskukset on usein varustettu kaksoiskaralla (pää- ja alakaralla) ja kaksoisrevolverilla. Kun pääkara työstää etupuolta, alakara voi samanaikaisesti työstää takapuolen; vaihtoehtoisesti kaksi tornia voivat leikata saman osan eri piirteitä samanaikaisesti. Kokonaistyöstöaikaa voidaan lyhentää 50 % tai jopa enemmän.

  • 03

    "Seuraavan tason" koneistuskyky: käsittelee monimutkaisimmat geometriat

    Mill-Turn-keskuksissa on tyypillisesti B-akseli (kääntyvä jännitteinen työkalupää), jonka avulla työkalut voivat lähestyä työkappaletta mistä tahansa kulmasta. Olipa kyseessä monimutkaiset kaarevat pinnat, epäkeskiset ympyrät, monikulmiot, syvät reiät tai sivukiilaurat ja kierrereiät – kaikki voidaan tehdä yhdellä kertaa. Tyypillisiä osia ovat:

Valinta ja sovellukset: sopiiko se sinulle?

Akselityyppiset osat: Lääketieteelliset luuruuvit, lentokoneiden moottorien terät, polttoaineen ruiskutussuuttimet, monimutkaiset nokka-akselit.

Levy-/napatyyppiset osat: Hydrauliset venttiilirungot, turbiinilevyt, juoksupyörät, monimutkaiset liittimet.
